Détails sur le produit:
Conditions de paiement et expédition:
|
| Série de modèles: | Série Xiaomi-2+4 (support de chargement LEV) | Catégorie d'application: | Composants de véhicules à énergie nouvelle et interfaces de groupe motopropulseur |
|---|---|---|---|
| Durée de vie du cycle d'accouplement: | ≥1 500 insertions/extractions | Résistance à la température: | -15°C à 65°C |
| Humidité relative: | ≤ 98% (à 40°C) | Scénarios utilisés pour: | Machines industrielles, systèmes de distribution d'énergie, fabrication automatisée, etc. |

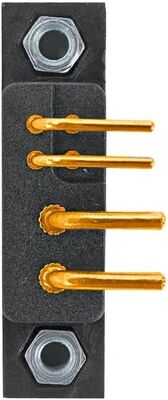

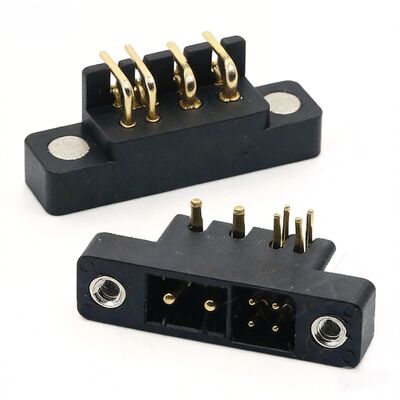

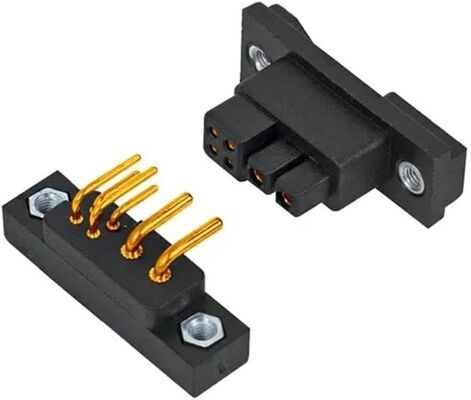

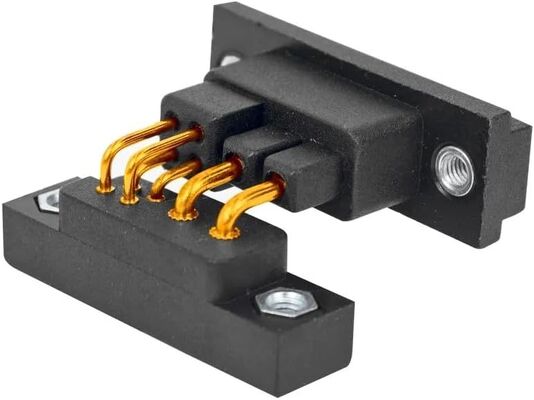

Xiaomi 2 + 4 série 40A prise de décharge de batterie au Lithium robuste support de charge EV
Définition du produit
Un hybride,connecteur d'alimentation et de signal rectangulaire robusteconçu pour l'intégration modulaire de batteries lithium-ion dans les véhicules électriques légers (LEV). Il fournit une connexion aveugle plug-and-play transparente entre un bloc de batterie externe ou remplaçable et la carte de contrôleur de moteur interne du véhicule.
Principales fonctionnalités
Spécifications techniques
| Non. | Paramètre | Évaluation technique / fonctionnalité |
| 1 | Marque / Modèle | Support de chargement LEV Xiaomi série 2 + 4 |
| 2 | Configuration de la disposition des broches | 2 contacts d'alimentation + 4 contacts de signal/données (disposition hybride) |
| 3 | Courant continu maximum | 40 ampères (broches d'alimentation) |
| 4 | Tension nominale de fonctionnement | Jusqu'à 75 V DC Max (basse tension/conforme LVD) |
| 5 | Orientation de montage | Trou traversant à angle droit/pied plié (jambe à souder DIP) |
| 6 | Géométrie du logement | Corps carré compact avec touches de polarisation (empêche l'accouplement inverse) |
| 7 | Méthode de résiliation | Montage flottant carte à carte PCB |
Cas d'utilisation pratiques
FAQ sur les connecteurs et les assemblages de câbles
Q1 : Comment cette conception spécifique empêche-t-elle la défaillance du « bouchon de fusion » courante dans les ports de batterie LEV de 30 A ?
UN:Les connecteurs moins chers reposent sur des tolérances de contact lâches qui souffrent d'une micro-résistance élevée lorsqu'ils sont exposés à des vibrations constantes du châssis. Ce module est évalué en continu à40Aavec des surfaces de contact or/cuivre de qualité supérieure. Il est logé dans un boîtier à faible résistance conçu pour minimiser l'accumulation thermique localisée lors de fortes charges de tension et d'accélérations brusques.
Q2 : Ce connecteur prend-il en charge l'échange en direct ou le branchement à chaud de modules d'extension de batterie auxiliaire ?
UN:Alors que les contacts physiques sont conçus pour gérer des cycles d'accouplement mécaniques durables, les contacts de signal secondaires sont délibérément disposés pour rompre la connexion avant les broches d'alimentation pendant l'extraction. Cela garantit que le contrôleur BMS peut terminer en toute sécurité la signalisation télémétrique avant que l'alimentation du circuit principal ne soit physiquement découplée.
Q3 : Quelle caractéristique structurelle spécifique protège les traces de soudure fragiles des PCB contre la fracture lors de la connexion de la batterie ?
UN:Il utilise un jeu mécanique planche à planche flottant. Le boîtier du connecteur permet un jeu structurel de 0,5 mm à 1,0 mm. Ce micro-alignement absorbe les forces d'impact structurel et la torsion du châssis. Il empêche l'énergie cinétique de se transférer directement dans les points de soudure en cuivre de vos circuits imprimés.
#Tags
Prise de batterie 40A,Connecteur 2+4 broches,prise de décharge de batterie de scooter,Connecteur d'alimentation de données BMS,Prise d'alimentation LEV
