Détails sur le produit:
Conditions de paiement et expédition:
|
| Type de produit: | Connecteur d'alimentation (mâle et femelle) | Sexe du connecteur: | Mâle (prise) / Femelle (prise) |
|---|---|---|---|

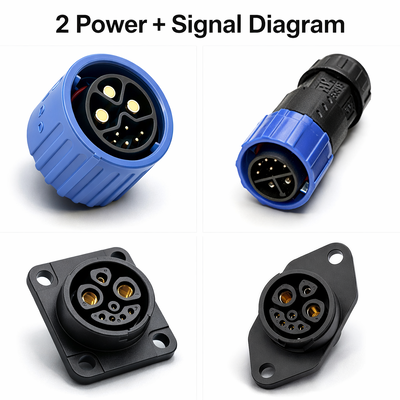

| Configurations d'épingle: | 2+0 / 2+5 / 2+1+3 / 2+1+5 | Matériel de contact: | Laiton avec le placage à l'or |

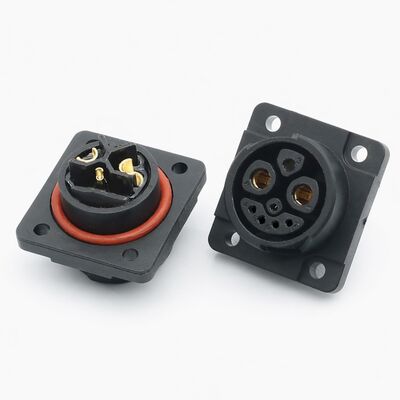

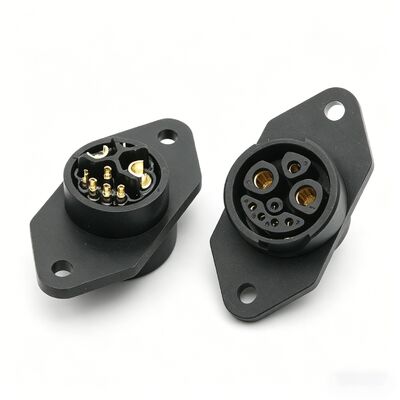

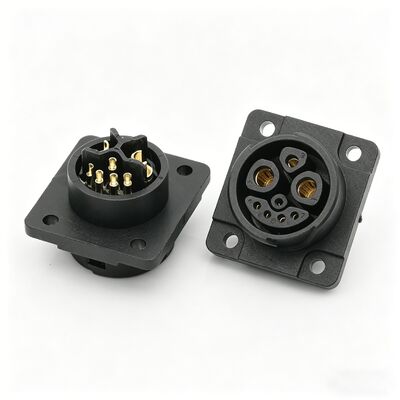

| Type de montage (femelle): | Bride carrée/bride diamant (4 trous/2 trous) | Mécanisme de accouplement: | Filetage de vis (M23) |
| Température de fonctionnement: | -25°C à +70°C | type de câble approprié: | Câble d'alimentation blindé/non blindé |
| Application: | Motos électriques nouvelle énergie |

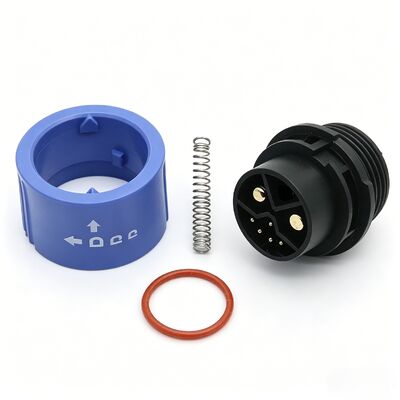

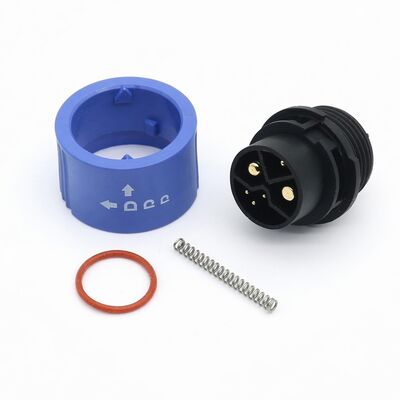

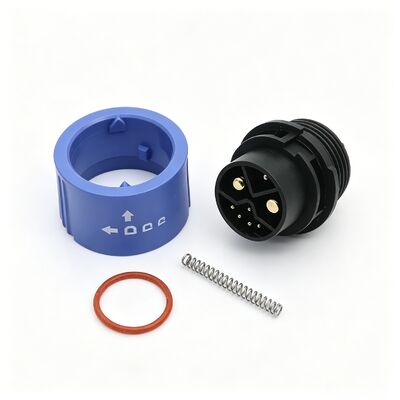

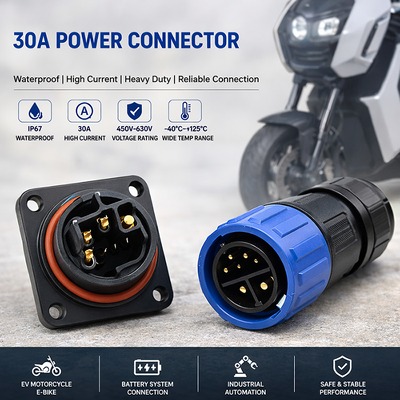

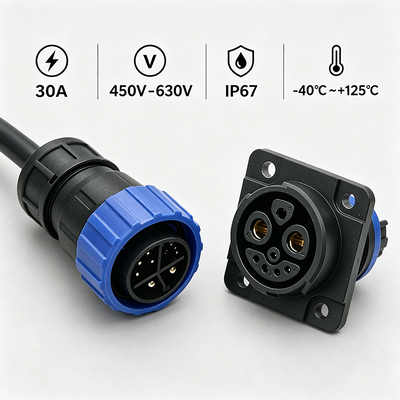

Connecteur circulaire étanche robuste série M23 30A pour équipements haute puissance
Définition du produit
La série M23 est un connecteur d'alimentation circulaire étanche haute performance et robusteconçu pour les applications à courant plus élevé. Il est doté d'une configuration robuste à 3 broches + PE (terre de protection), supportant jusqu'à 300V CC / 30A. Avec un accouplement fileté, une excellente étanchéité et des matériaux de qualité industrielle, la série M23 assure une transmission de puissance fiable dans les environnements extérieurs et industriels difficiles.Caractéristiques principales
Capacité de puissance plus élevée :
Paramètre
| Spécification | Tension nominale |
| 300V CC | Courant nominal |
| 30A | Charge nominale |
| 300V CC / 30A | Force d'insertion |
| 20,60N | Résistance de contact |
| ≤ 10 mΩ | Résistance d'isolement |
| ≥ 100 MΩ | Tension de tenue |
| 2000V CA (50Hz) / 1 min | Durabilité |
| ≥ 3000 cycles d'accouplement | Température de fonctionnement |
| -25°C ~ +70°C | Humidité relative |
| 90% (40°C) | Test au brouillard salin |
| 72 heures | Configuration des broches |
| 3 Puissance + PE (4 broches au total) | Accouplement |
| Accouplement à vis fileté | Matériau du boîtier |
| Plastique technique haute performance | Matériau des contacts |
| Cuivre plaqué or | Indice de protection |
| IP67 / IP68 (lorsqu'accouplé) | Scénarios d'application |

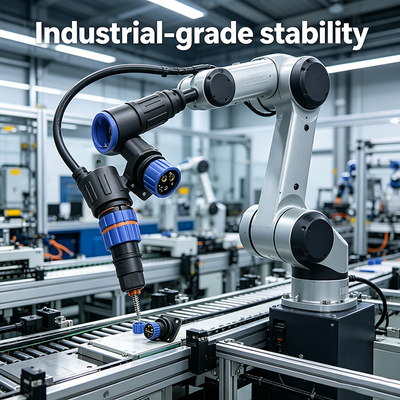

Équipements d'automatisation industrielle et systèmes de contrôle
Q1 : Qu'est-ce que le connecteur d'alimentation série M23 ?
R :
Presque tous nos connecteurs et câbles sont des articles personnalisés. Si vous pouvez nous partager vos images/dessins de produits HD, le type droit/coudé, le nombre de broches/codage et la longueur du câble permettront d'obtenir des offres de prix plus précises.Q2 : Les versions mâle et femelle sont-elles disponibles ?
R :
Presque tous nos connecteurs et câbles sont des articles personnalisés. Si vous pouvez nous partager vos images/dessins de produits HD, le type droit/coudé, le nombre de broches/codage et la longueur du câble permettront d'obtenir des offres de prix plus précises.Q3 : Fournissez-vous des services OEM/ODM selon votre type de base ?
R :
Presque tous nos connecteurs et câbles sont des articles personnalisés. Si vous pouvez nous partager vos images/dessins de produits HD, le type droit/coudé, le nombre de broches/codage et la longueur du câble permettront d'obtenir des offres de prix plus précises.Tags / Mots-clés
Connecteur d'alimentation M23
, Fiche d'alimentation à montage sur panneau, Fiche d'alimentation à montage sur panneau, Fiche d'alimentation à montage sur panneau
