Détails sur le produit:
Conditions de paiement et expédition:
|
| Nombre de broches: | 4/6/7/10/12 broches | Mécanisme de verrouillage: | Autobloquant push-pull (branchement et débranchement rapides, rétention sécurisée) |
|---|---|---|---|
| Options de montage: | Montage sur panneau (avant/arrière), fixation par écrou, alignement flottant | Terminaison: | Soudure / Soudage PCB |
| Matériau du boîtier: | Laiton avec le nickelage | Matériel de contact: | Laiton ou bronze phosphoreux avec placage or (Au) |
| Isolant: | Plastique technique PA66 | Capacité de compatibilité des câbles: | Prend en charge les assemblages de câbles personnalisés avec une gaine très flexible et résistante à |

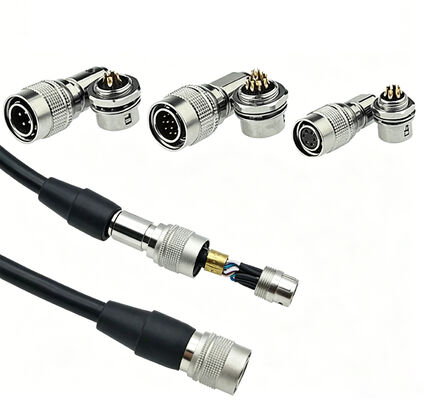

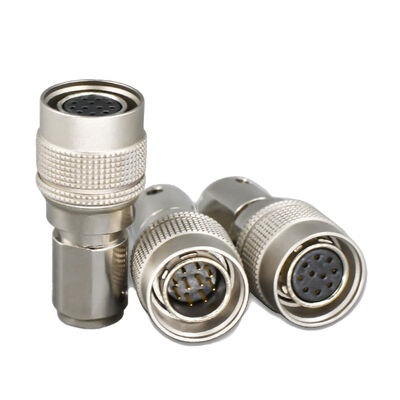

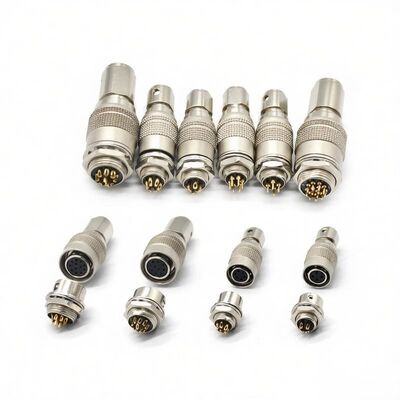

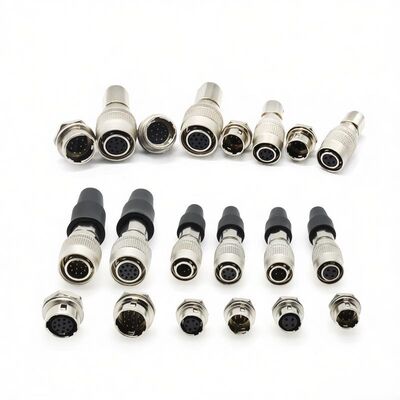

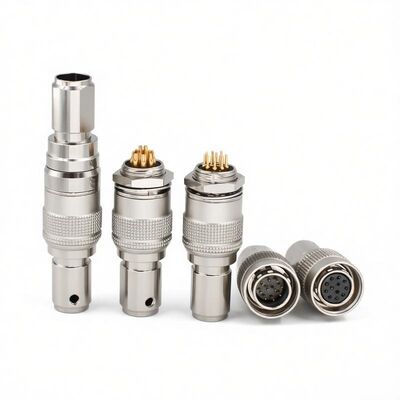

Connecteur HRS 4/6/7/10/12-Pin pour l'aviation de haute qualité compatible pour le câble d'alimentation ou de déclenchement de caméra industrielle
Description du produit
Il s'agit d'une série de connecteurs circulaires à auto-verrouillage à haute précision conçus spécifiquement pour les appareils photo industriels et les systèmes de vision automatique.Il est doté d'un boîtier métallique compact avec un mécanisme de verrouillage de déverrouillage rapide, ce qui facilite la connexion et la déconnexion tout en assurant un accouplement sécurisé sous vibration. Disponible en configurations 4 broches, 6 broches, 7 broches, 10 broches et 12 broches, il est largement utilisé pour l'alimentation électrique,signaux de déclenchement, GPIO, et la transmission de données entre caméras industrielles (Basler, Cognex, Sony, AVT, JAI, etc.) et contrôleurs ou câbles.
Principales caractéristiques
Paramètres techniques
| Contenu du projet | Spécification |
| Nombre de broches | 4 / 6 / 7 / 10 / 12 épingles |
| Plage de température de fonctionnement | -25°C à +85°C |
| Voltage nominal | 30 V de courant continu |
| Mode / méthode de clôture | Soldeurs de PCB / soldeurs de fils |
| Courant nominal | 2A (3A au maximum) |
| Résistance à l'isolation | ≥ 100 MΩ |
| Résistance au contact | 3 mΩ |
| Classification de la protection contre les intrusions | Pour la protection contre la corrosion |
| La durabilité de l'accouplement | > 1000 cycles d'accouplement |
| Résistance aux pulvérisations salines | 48 heures |
| Matériel | Casque: PA66; contacts: laiton plaqué au nickel |
Scénarios d'application
FAQ:
Q: Quel est le but principal de ce câble?
R: Il connecte des caméras industrielles pour déclencher des capteurs ou des contrôleurs pour l'acquisition d'images synchronisées.
Q: La longueur du câble est-elle personnalisable?
R: Oui, des longueurs personnalisées et des épingles sont disponibles, contactez-nous pour plus de détails.
Q: Est-il compatible avec les appareils photo industriels Basler ou Sony?
R: Oui, couramment utilisé avec des interfaces de caméra de type série HR ou similaires pour les signaux d'alimentation / déclenchement.
Q: Quelle est la différence entre les connecteurs AISG et SMH200?
R: L'AISG est un connecteur circulaire robuste pour des connexions de terrain fiables; le SMH200 est un connecteur compact de 2,0 mm.
Q: Prend-il en charge les applications imperméables à l'eau?
R: De nombreuses variantes sont conçues avec une protection IP pour les environnements industriels difficiles.
Q: Quelle est la quantité minimale de commande (MOQ)?
R: Généralement 100 pièces ou personnalisées à partir de 1 000 pièces pour les commandes d'essai.
