Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Connecteurs d'aviation circulaires | Nombre de broches: | Prise de base 12 broches + 12 cœurs |
|---|---|---|---|
| Type de connecteur: | Connecteurs circulaires de Hirose | Température de travail: | Hebei, Chine |
| Matériel de contact: | C5911 | Matériau isolant: | PBT ((Noir) |
| Caractéristiques de l'application: | Câble d'E/S déclenché par l'alimentation d'une caméra industrielle (12 broches, 12 condu |
Je cherche unune alternative rentable à la Hirose HR10Ales connecteurs sans sacrifier la fiabilité de qualité industrielle?RitianLinkLa société Hirose offre avec fierté un récipient de connecteur circulaire de 12 broches haut de gamme entièrement compatible, conçu pour remplacer les composants Hirose originaux à une fraction du coût.mécanisme d'accouplement push-pullPour un verrouillage rapide et résistant aux vibrations, ce connecteur miniature assure une transmission de données et d'énergie sans faille pour les systèmes de vision haut de gamme.Capacités de personnalisation OEM/ODM, ce qui nous permet de fournir des ensembles de câbles sur mesure et des configurations de pin-out sur mesure pour répondre à vos spécifications d'ingénierie exactes.

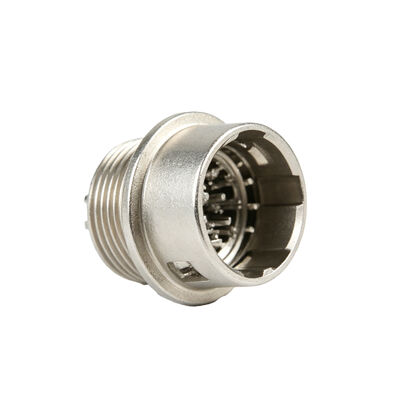

Figure 1: Vue de l'ensemble du récipient de soudure à 12 broches, comprenant une serrure anti-rotation et une écrousse hexagonale de précision pour un montage sûr du panneau.| Paramètres | Détails des spécifications |
|---|---|
| Type de connecteur | Connecteur circulaire / prise miniature pour l'aviation |
| Configuration des broches | 12 broches (10 broches en option) |
| Méthode de résiliation | Coupe de type soudure |
| Température de fonctionnement | -40°C à +80°C |
| Matériau de contact | C5911 (alliage de cuivre à haute conductivité) |
| Matériau isolant | PBT noir (noté UL94V-0) |
| Peinture / couleur | Alliage de zinc plaqué au nickel / chrome d'argent |
| Application principale | Signals d'alimentation, de déclenchement et d'E/S pour les systèmes de vision industrielle |

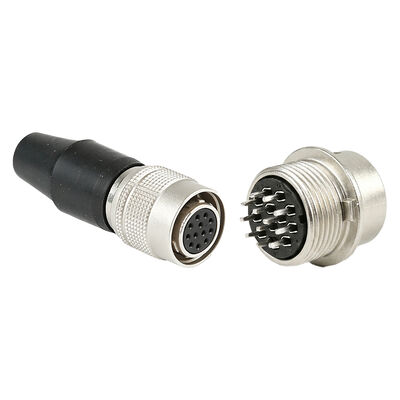

Figure 2: Application dans le monde réel montrant le connecteur alternatif HR10A rentable de RitianLink qui s'accorde parfaitement avec une caméra de vision industrielle à grande vitesse.Nos connecteurs circulaires haut de gamme sont conçus pour être 100% physiquement, mécaniquement et fonctionnellement interchangeables avec les numéros de pièces originaux Hirose suivants.Vérifiez la liste de références croisées ci-dessous pour trouver votre modèle requis:
| Numéro de pièce Hirose original | Notre modèle pleinement compatible | Type de configuration |
|---|---|---|
| Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes aux normes de sécurité énoncées au paragraphe 1. | RITIAN HR10A-10R-12PB, dont le résultat final est un résultat positif | 12 épingles épingle mâle, récipient de soudure |
| Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes aux normes de sécurité énoncées dans le présent règlement. | RITIAN HR10A-10R-12SB, dont le résultat final est le résultat de l'analyse | 12 broches Femme fente, réceptacle de soudure |
| Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes aux normes de sécurité énoncées au paragraphe 1. | RITIAN HR10A-10R-10SB, dont le résultat final est le résultat de l'analyse | 10 épingles Femme fente, réceptacle de soudure |
| HR10A-10P-12P ((73) | RITIAN HR10A-10P-12P, dont le résultat final est un résultat positif | 12 broches broche mâle, prise de câble (partie d'accouplement) |
Ce connecteur push-pull à 12 broches est essentiel pour fournir une alimentation électrique, des flux vidéo analogiques et une signalisation de déclenchement GPIO.Il a été testé sur le terrain et s'est avéré pleinement compatible avec les séries de caméras industrielles suivantes::
Questions fréquemment posées
Q1: Votre connecteur de la série HR10A est-il entièrement compatible avec la marque Hirose d'origine?
R: Oui, absolument. Nos connecteurs sont conçus en stricte conformité avec les spécifications standard de l'industrie.Ils sont 100% interchangeables avec des pièces originales Hirose comme HR10A-10R-12PB.Vous pouvez facilement les intégrer à vos systèmes de vision sans aucune baisse de performance.
Q2: Pouvez-vous fournir des pinots personnalisés et des ensembles complets de harnais de câbles?
R: Oui. Nous avons une usine spécialisée pour les assemblages de câbles personnalisés. Nous pouvons construire des câbles d'entrée/sortie de caméras industrielles à 12 broches, des câbles de déclenchement,et des paquets de communication adaptés précisément à vos besoins spécifiques de câblage et de longueur.
Q3: Quelle est votre quantité minimale de commande (MOQ) et le délai de livraison typique?
R: Pour les articles de stock standard tels que nos récipients à 10 broches et 12 broches, le MOQ est flexible (généralement 10 à 50 pièces) pour supporter votre phase de prototype d'ingénierie.Pour les commandes de gros ordinaires en vrac ou les projets de câblage sur mesure, le délai de production varie de 7 à 15 jours ouvrables.
Q4: Comment puis-je demander un dessin technique, un fichier 3D STEP ou des échantillons d'évaluation du produit?
R: Nous soutenons pleinement les ingénieurs pendant la phase de conception. Pour demander des fiches techniques, des fichiers CAO 3D (modèles STEP) ou des échantillons de connecteurs pour les tests de qualité,Cliquez simplement sur notre bouton d'enquête ci-dessous ou contactez notre équipe commercialeNous répondrons avec les moyens techniques requis dans les 24 heures.
Nous fournissons des services OEM ODM clés en main pour les câbles IO de caméra industrielle, les câbles de déclenchement et les harnais de puissance.
