Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Connecteur circulaire féminin à 12 broches | Nombre de broches: | Prise de base 12 broches + 12 cœurs |
|---|---|---|---|
| Type de connecteur: | Connecteurs circulaires de Hirose | Température de travail: | Hebei, Chine |
| Matériel de contact: | C5911 | Matériau isolant: | PBT ((Noir) |
| Caractéristiques de l'application: | Câble d'E/S déclenché par l'alimentation d'une caméra industrielle (12 broches, 12 condu |

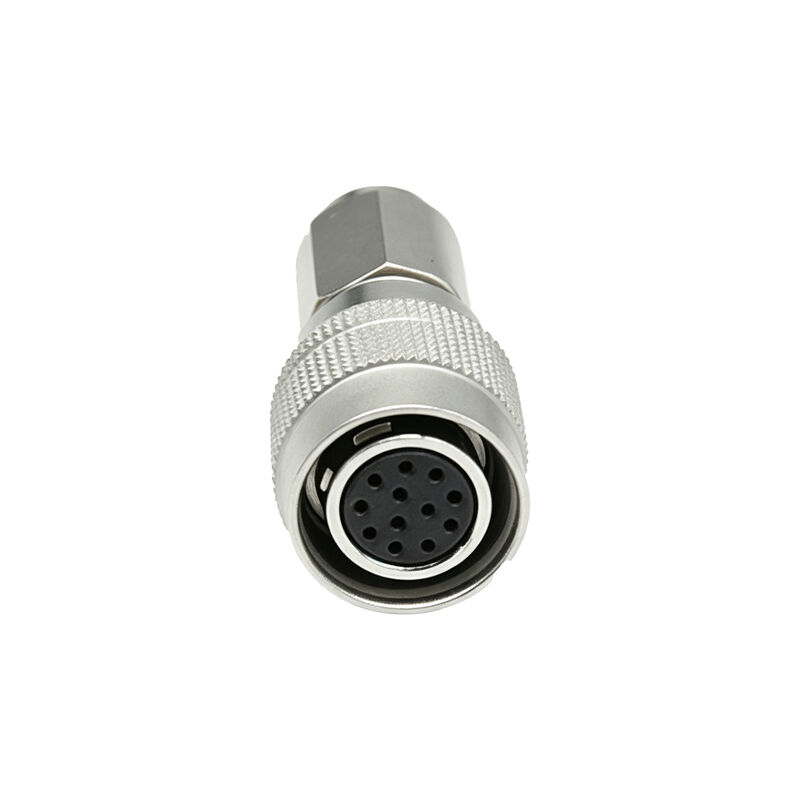

AcheterAlternative HR10A-10P-12SConnecteur circulaire femelle 12 broches. Cette fiche push pull est 100 % compatible avec la série Hirose HR10A pour caméras industrielles.
Paramètres techniques et fiche technique
| Composant de paramètre | Détails des spécifications | Norme industrielle/mot clé |
|---|---|---|
| Série de produits | Équivalent à la série HR10A | Référence croisée pour la série Hirose HR10A |
| Correspondance du numéro de pièce | Correspondance exacte pour HR10A-10P-12S (73) | Remplacement immédiat pour Hirose HR10A-10P-12S |
| Nombre de contacts | 12 épingles | Connecteur circulaire à 12 broches, fiche push-pull |
| Genre | Prise/prise femelle | Remplacement de la prise femelle Hirose HR10A 12 broches |
| Taille et type de coque | Taille 10, coque circulaire | Connecteur circulaire femelle 12 broches |
| Mécanisme de verrouillage | Verrouillage automatique Push-Pull | Connecteur push-pull classé IP50, 12 broches |
| Méthode de résiliation | Type de soudure | Connecteur circulaire femelle à 12 broches à souder |
| Courant nominal | 2A par contact | Connecteur de données d'alimentation à 12 broches pour caméra industrielle |
| Tension nominale | CA 150 V/CC 200 V | Vision industrielle et qualité médicale |
| Résistance à la tension | AC 500 V (pendant 1 minute) | Sécurité d'isolation élevée |
| Résistance d'isolation | ≥ 1 000 MΩ (à 100 V CC) | Transmission de données anti-interférence |
| Résistance des contacts | ≤ 15 mΩ (à DC 1A) | Qualité du signal à faible atténuation |
| Durabilité de l'accouplement | ≥ 1 000 cycles | Prise industrielle à 12 broches à cycles d'accouplement élevés |
| Plage de température de fonctionnement | -25°C à +85°C | Environnemental de qualité industrielle |
| Conformité environnementale | Sans plomb, certifié RoHS | Connecteur circulaire à 12 broches conforme RoHS |
Assemblages de harnais compatibles
Ce connecteur est entièrement testé et qualifié pour la fabrication de câbles personnalisés de haute qualité, notamment :
Q1 : Ce connecteur est-il 100 % interchangeable avec le Hirose HR10A-10P-12S d'origine ?
UN:Oui. Il s'agit d'une qualité supérieureréférence croisée pour la série Hirose HR10A. Il présente exactement les mêmes dimensions, affectation des broches et structure mécanique, servant deremplacement immédiat pour Hirose HR10A-10P-12S (73). C'est pleinementcompatible avec les prises mâles Hirose à 12 brochessur n'importe quel appareil.
Q2 : Ce connecteur à 12 broches peut-il être utilisé pour les caméras industrielles Basler ou FLIR ?
UN:Absolument. CeCaméra industrielle, connecteur de données d'alimentation à 12 brochesest conçu spécifiquement pour les systèmes de vision industrielle. Il répond parfaitement aux exigences d'unConnecteur d'alimentation 12 broches pour caméra Basleret unCaméra industrielle FLIR, fiche de câble d'E/S à 12 broches, assurant une puissance stable et une transmission de données à grande vitesse sans perte de signal.
Q3 : Quels sont les indices environnementaux et de durabilité de cette prise push-pull ?
UN:C'est unprise industrielle à 12 broches à cycles d'accouplement élevésconçu pour résister à plus de 1 000 cycles d’accouplement. C'est unConnecteur push-pull classé IP50, 12 broches, ce qui signifie qu'il offre une excellente protection contre la poussière pour les environnements d'automatisation industrielle intérieurs. De plus, l'ensemble de l'assemblage est unConnecteur circulaire à 12 broches conforme RoHS.
Q4 : Quelle est la méthode de terminaison pour ce connecteur femelle à 12 broches ?
UN:C'est unconnecteur circulaire femelle à 12 broches à souder. Les contacts internes sont conçus pour une soudure précise, ce qui les rend idéaux pour créer desConnecteurs à 12 broches pour sonde à ultrasons médicaleou spécialiséEnsembles de câbles 12 broches pour capteur de cadre de vision industrielle.
Q5 : Fournissez-vous des échantillons pour la qualification et les tests techniques ?
UN:Oui, nous prenons en charge la vérification technique B2B. Si tu as besoin de tester çaConnecteur circulaire à 12 broches, fiche push-pullpour une compatibilité dans votre projet, veuillez contacter notre équipe commerciale pour demander des échantillons de qualification et des fiches techniques.
