Détails sur le produit:
Conditions de paiement et expédition:
|
| Série de modèles: | Série de bornes de charge électrique (mâle et femelle) | Configuration des broches: | 2 broches d'alimentation (grandes) + 6 broches de signal |
|---|---|---|---|
| Genre: | Disponible en mâle (prise) et femelle (prise) | Type de montage: | Montage sur panneau/assemblage de câbles |
| Saisie: | Conception polarisée pour éviter les erreurs d'accouplement | Options de couleur: | Boîtier noir avec accents bleus (comme illustré) |
| Indice de flamme: | UL94-V0 | Conformité: | Répond aux normes de sécurité électrique industrielle |
Présentation du produit

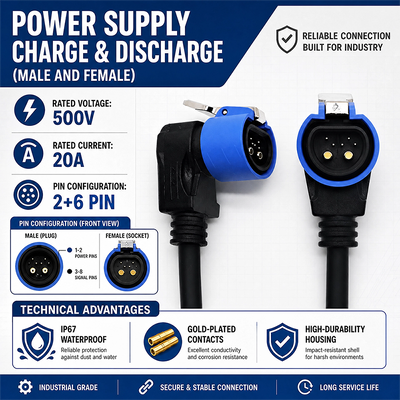

1. LeConnecteur d'alimentation de secours M18 2+6 EVest un connecteur circulaire de qualité industrielle de haute fiabilité conçu poursystèmes de stockage d'énergie, unités d'alimentation de secours pour véhicules électriques et applications de recharge haute tension.
2. Avec unArchitecture à 2 broches d'alimentation + 6 broches de signal, il permet une transmission simultanée de puissance et une communication de signaux dans des environnements industriels compacts.
3. Noté à500V/20A, ce connecteur garantit des performances stables dans les systèmes électriques exigeants tels que l'infrastructure de recharge des véhicules électriques, les systèmes de gestion de batterie (BMS) et les modules d'alimentation de secours industriels.
Principales caractéristiques et avantages
2. Conception hybride puissance + signal

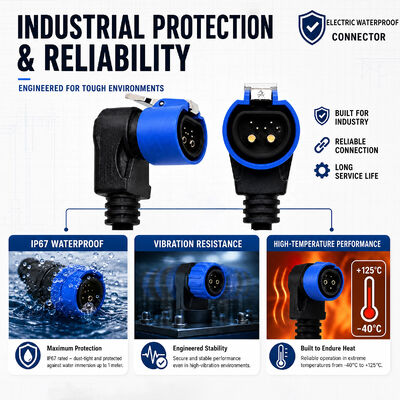

3. Durabilité de qualité industrielle
4. Sécurité et protection
5. Conception circulaire compacte M18
Paramètres techniques
| Article | Spécification |
| Série | Connecteur d'alimentation et de signal M18 2+6 |
| Tension nominale | 500 V CA/CC |
| Courant nominal | 20A (broches d'alimentation), 3A (broches de signal) |

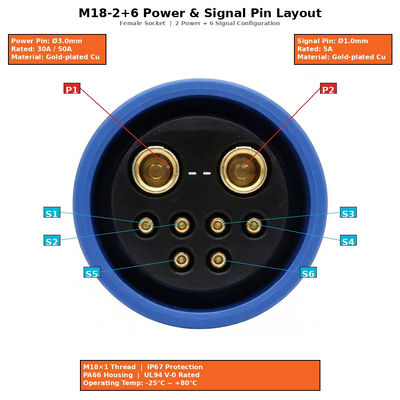

| Configuration des broches | 2 puissances + 6 signaux |
| Résistance des contacts | ≤10mΩ |
| Résistance d'isolation | ≥100 MΩ |
| Température de fonctionnement | -25°C à +70°C |
| Cycles d'accouplement | ≥3000 cycles |
| Indice de protection | Conception industrielle scellée (mise à niveau IP en option) |
| Indice de flamme | UL94-V0 |
| Dimensions (environ) | Se référer au dessin technique (bride 29 mm x 31 mm, etc.) |
| Applications | ESS, EV, équipements d'automatisation industrielle, systèmes UPS, systèmes d'énergie renouvelable |

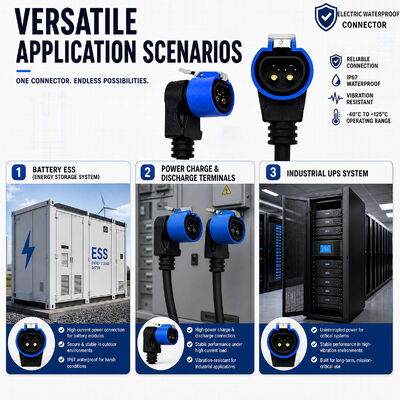

Scénarios d'application
🔋 Systèmes de stockage d'énergie (ESS)
Packs de batteries, onduleurs, interconnexion BMS
🚗 Véhicules électriques (VE)
Systèmes d'alimentation de secours, alimentation auxiliaire embarquée
⚡ Infrastructure de recharge pour véhicules électriques
Contrôle de la station de recharge et interface de signal
🏭 Équipement d'automatisation industrielle
Systèmes de transmission d'énergie et de signal haute fiabilité
🔌 Systèmes de télécommunications et d'alimentation de secours
Systèmes UPS, modules d'alimentation de secours
🌞 Systèmes d'énergie renouvelable
Intégration du stockage d'énergie solaire/éolienne
Foire aux questions (FAQ)
Q1 : Quel est le principal avantage du connecteur M18 2+6 ?
A1 :Il combinetransmission de puissance et de signal dans un seul connecteur, réduisant la complexité du câblage et améliorant la fiabilité du système.
Q2 : Peut-il être utilisé dans les systèmes de recharge des véhicules électriques ?
A2 :Oui. Il est largement utilisé dansAlimentation de secours pour véhicules électriques, stations de recharge et systèmes de batterienécessitant une transmission de puissance stable de 500 V.
Q3 : Quelle est la durée de vie de ce connecteur ?
A3 :Le connecteur prend en chargeplus de 3 000 cycles d'accouplement, adapté à une utilisation industrielle à long terme.
Q4 : Est-il adapté aux environnements extérieurs ?
A4 :Il est conçu pour une durabilité industrielle et peut être mis à niveau avecversions de boîtier étanches ou IPen fonction des besoins de l'application.
Q5 : La configuration des broches peut-elle être personnalisée ?
A5 :Oui. LeL'architecture 2+6 peut être personnaliséepour différentes combinaisons signal/puissance en fonction des exigences du projet.
