| Taper: | VACARME | Application: | industrie des infrastructures sans fil |
|---|---|---|---|
| Genre: | Mâle à femelle | Terminaison: | Souder |
| Matériaux de contact: | Laiton avec l'or plaqué | Plage de température: | -40°C~+85°C |

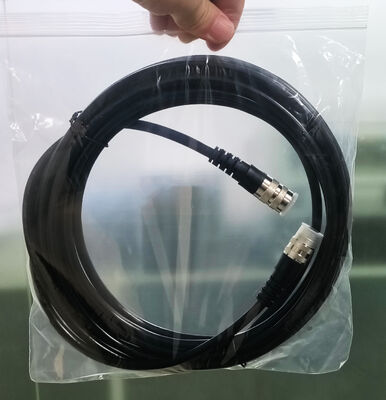

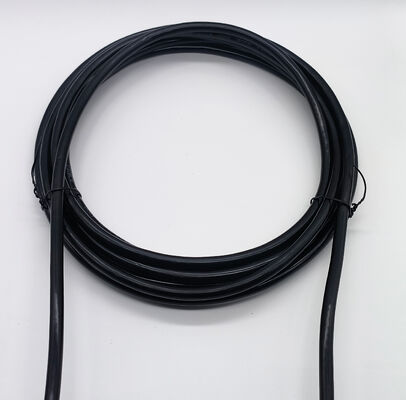

Assemblage de câble AISG haute performance avec connecteur circulaire à 5 broches
Cet assemblage de câble AISG haute performance est doté d'un connecteur circulaire à 5 broches pour une connexion fiable dans les systèmes de télécommunications. Conforme aux normes AISG, il est spécifiquement conçu pour les applications de contrôle d'antenne, les systèmes d'inclinaison électrique à distance (RET) et les équipements de station de base. Sa construction robuste garantit d'excellentes performances dans les environnements extérieurs difficiles.
| Caractéristiques générales | |||||||||||||

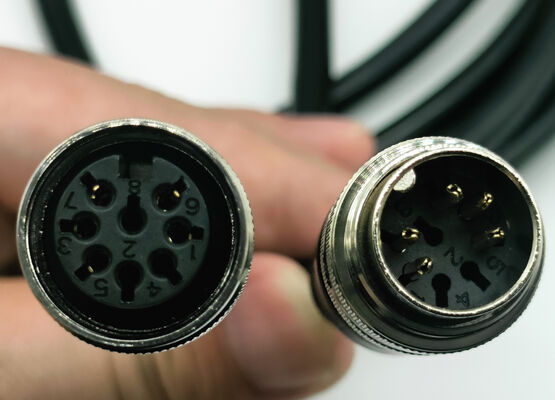

| Nombre de contacts | 2 | 3DIN | 4 | 5 | 5DIN | 6DIN | 7 | 7DIN | 8DIN | 12 | 14 | 19 | 24 |
| Système de verrouillage | vis M16*0,75 | ||||||||||||
| Terminaison | soudure, moulé sur câble | ||||||||||||
| Section de fil en mm² | max 0,75 | max 0,25 | 0,14 | ||||||||||
| Section de fil en AWG | max 20 | max 24 | 26 | ||||||||||
| Protection de boîtier | IP67/IP68 | ||||||||||||
| Opération mécanique | >500 cycles d'accouplement | ||||||||||||
| Température supérieure | +85℃ | ||||||||||||
| Température inférieure | -25℃ | ||||||||||||
| Caractéristiques électriques | |||||||||||||
| Tension nominale | 250V | 60V | 250V | 125V | 60V | ||||||||
| Tension d'essai | 1750V | 550V | 1750V | 910V | 550V | ||||||||
| Courant nominal (40℃) | 7A | 6A | 5A | 3A | 1A | ||||||||
| Degré de pollution | III | ||||||||||||
| Résistance de contact | ≤5mΩ | ≤3mΩ | |||||||||||
| Résistance d'isolement | ≥10³MΩ | ||||||||||||
| Matériaux | |||||||||||||
| Contact mâle | CuZn | ||||||||||||
| Contact femelle | CuSn | ||||||||||||
| Placage de contact | Au | ||||||||||||
| Température supérieure | PA66(UL 94V-0) | ||||||||||||
| Insert femelle | PA66(UL 94V-0) | ||||||||||||
| Matériau de la gaine de câble | PVC ou PUR | ||||||||||||
| Vis | CuZn | ||||||||||||
| Écrou | CuZn | ||||||||||||

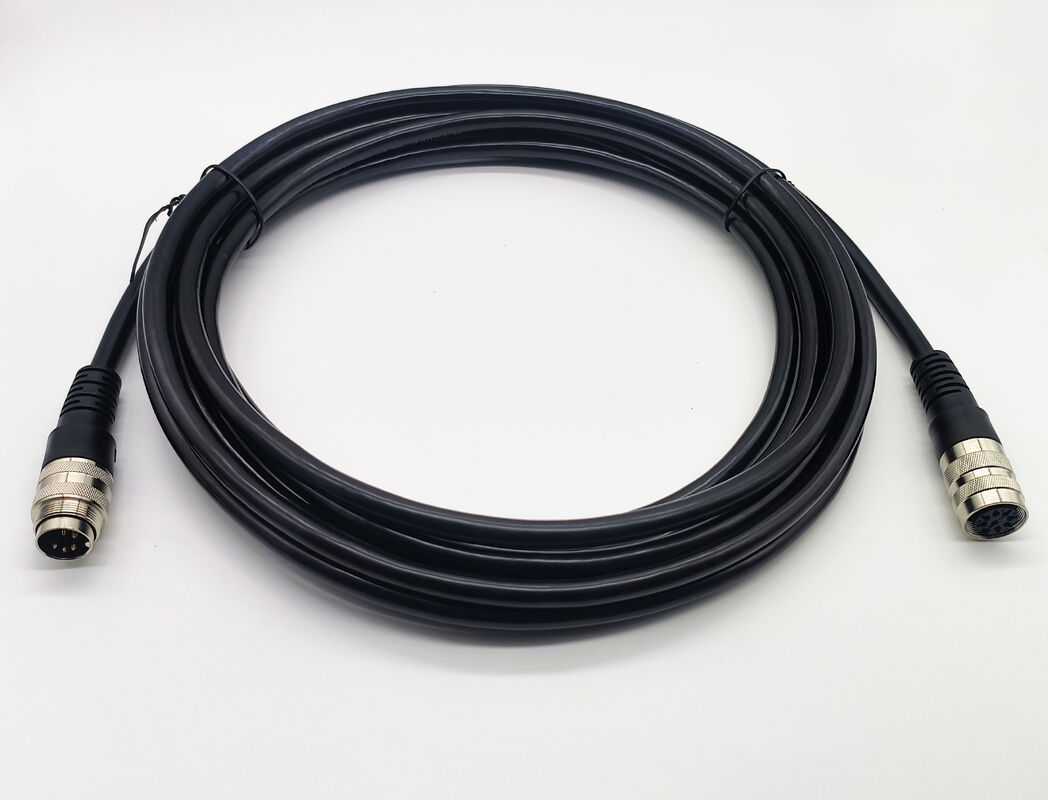

Assemblage de câble Aisg
Avec un boîtier métallique robuste et un indice de protection environnementale IP67 une fois accouplé, cette gamme de connecteurs DIN robustes est une solution idéale pour garantir que les connexions d'alimentation et de signal ne sont pas compromises dans les environnements difficiles et les applications industrielles.
Qualité supérieure équivalente AISG aux connecteurs Binder séries 423, 723 et 425, ces connecteurs circulaires robustes et haute performance offrent un excellent blindage EMI et une protection IP67. Choix idéal pour les applications industrielles et commerciales sévères. Des réceptacles montés sur panneau sont disponibles dans de nombreux styles et méthodes de montage.
Boîtiers métalliques robustes
Connecteur de câble droit ou coudé
Connecteurs de câble coudés réglables dans 4 positions radiales
Excellent blindage EMI à 360° et IP67
Presse-étoupe interne
2 à 24 contacts, plaqués or (Au) ou argent (Ag)
