Détails sur le produit:
Conditions de paiement et expédition:
|
| Options de couleur: | Noir (standard)/rouge/bleu | Sexe du connecteur: | Mâle / Femelle (Ensemble complet) |
|---|---|---|---|
| Température de fonctionnement et humidité: | -25°C à 70°C & 95% (à 40°C) | Contact + Résistance d'isolement: | ≦10mΩ + ≥100mΩ |
| Application: | Motos électriques, scooters, vélos électriques et systèmes BMS | Mécanisme de verrouillage: | Type de loquet/vis |
| Compatibilité de câble: | AWG 12-22 | Indice IP: | étanche IP67 |
| Matériel: | Plastique résistant aux hautes températures et alliage de cuivre plaqué or | Tension nominale: | 500 V AC (prend en charge une large gamme) |
| Durabilité: | ≥ 3000 cycles, résistant à la corrosion, résistant aux vibrations | Série de modèles: | Série 2+5 (alimentation et signal hybrides) |

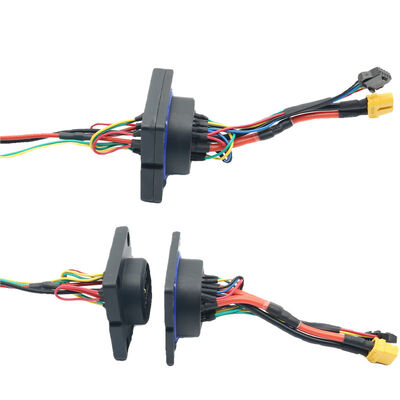

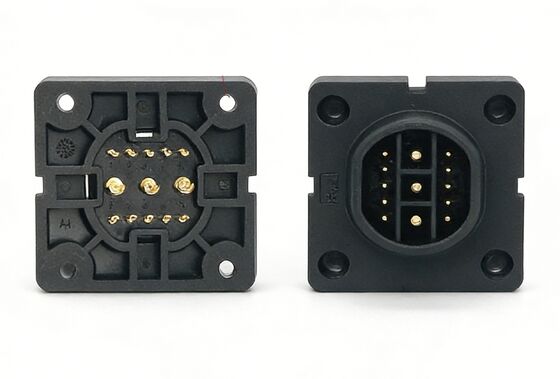

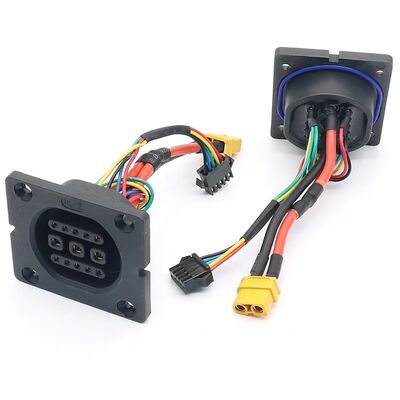

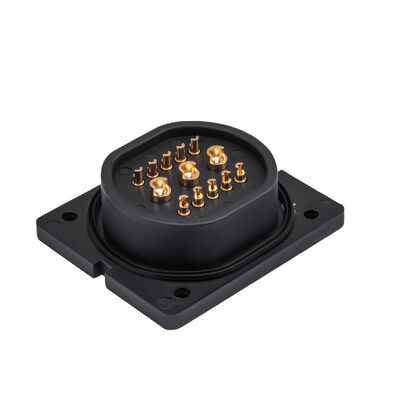

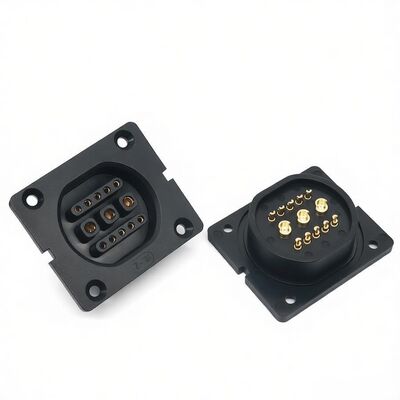

Connecteur d'alimentation hybride 3+10 broches pour la recharge de VE et la communication BMS (mâle/femelle)
Définition du produit
Ce connecteur de la série 3+10 est un système d'interconnexion hybride haute densité conçu pour les véhicules électriques et la gestion intelligente des batteries. Il comprend 3 grands terminaux d'alimentation pour la transmission de courant primaire et 10 petites broches de signal pour l'échange de données BMS multi-canaux. Conçu pour la fiabilité, il supporte jusqu'à 5000 cycles d'accouplement et offre une connexion sécurisée et ignifuge pour les systèmes d'alimentation complexes.
Attributs personnalisés
Paramètres et informations techniques tableau ci-dessous
| Paramètre technique | Valeur de spécification |
| Série de modèles | Série 3+10 (Alimentation hybride et signal) |
| Charge nominale | 200V AC ; Broche d'alimentation : 10A / Broche de signal : 3A |
| Température de fonctionnement | -25°C à +70°C |
| Humidité de fonctionnement | 95% (à 40°C) |
| Résistance de contact | ≤10mΩ |
| Résistance d'isolement | ≥100mΩ |
| Tension de tenue | 200V AC (50Hz) pendant 1 minute |
| Force d'insertion et d'extraction | 40N à 80N |
| Durée de vie mécanique d'accouplement | ≥ 5000 fois |
| Indice d'inflammabilité | UL94 V0 |
Valeurs clés et points :
Scénarios d'utilisation
Dongguan Ritian Communication Technology Co., Ltd.
Fondée en janvier 2009, Dongguan Ritian Communication Technology Co., Ltd. est un fabricant national de connecteurs de premier plan dédié à la conception et au développement de solutions de systèmes de connexion, exploitant une installation de production de près de 2 000 m².
Notre portefeuille de produits complet comprend des connecteurs haute fréquence, basse fréquence, fibre optique, industriels et haut débit, ainsi qu'une gamme complète d'assemblages de câbles, y compris des faisceaux de câbles RF, de signal, d'alimentation, fibre optique et automobiles. La plupart des produits sont certifiés UL et TUV, entièrement conformes aux normes industrielles internationales et nationales IEC, desservant divers secteurs tels que la communication de données, le contrôle industriel, les nouvelles énergies, l'électronique médicale, la fabrication d'équipements, l'aérospatiale militaire et les systèmes automobiles, avec des exportations vers les Amériques, l'Europe, l'Asie de l'Est et l'Asie du Sud-Est.
Nous détenons les certifications ISO 9001, IATF 16949, ISO 13485 et GJB 9001B, ainsi que la qualification de confidentialité de classe III et la licence de production militaire pour la R&D d'armement. Soutenus par une équipe de R&D de plus de 30 membres avec 7 brevets nationaux, une chaîne industrielle complète et des laboratoires de test avancés, nous fournissons des produits fiables et de haute qualité ainsi que des solutions complètes à nos clients mondiaux.
FAQ sur les connecteurs et assemblages de câbles
Q1 : Vos connecteurs/assemblages de câbles peuvent-ils être personnalisés ? Quelle est la quantité minimale de commande (MOQ) ?
R : Nous prenons en charge la personnalisation complète, et pouvons fournir une conception et un prototypage exclusifs selon vos dessins, paramètres (performances électriques/mécaniques/environnementales) et scénarios d'application (tels que militaire/automobile/médical). La MOQ pour les produits standard est aussi basse que 500 pièces, et la MOQ pour les pièces personnalisées est négociée en fonction de la complexité du produit. Nous acceptons les commandes d'essai en petits lots et les commandes en grand volume.
Q2 : Quelle est la durée de vie, la résistance à la température, l'étanchéité et les autres performances environnementales des produits ?
R : La gamme complète de produits peut fournir différents niveaux de protection (tels que l'étanchéité IP67/IP68), une large plage de température (-40°C~+85°C et plus), une résistance élevée aux vibrations/chocs selon les besoins. Tous les produits ont passé les tests complets de performance électrique, mécanique et environnementale en laboratoire, garantissant une utilisation stable à long terme dans des conditions de travail complexes telles que l'industrie, le militaire et l'automobile.
Q3 : Quels sont les domaines d'application de vos produits ? Conviennent-ils à mon secteur d'activité ?
R : Notre couverture principale comprend 7 domaines majeurs : communication de données, contrôle industriel, nouvelles énergies, électronique médicale, fabrication d'équipements, soutien militaire et faisceaux de câbles automobiles. Les connecteurs haute fréquence/basse fréquence/fibre optique/industriels/haut débit et divers assemblages de câbles peuvent répondre aux exigences strictes de l'automatisation industrielle, des véhicules à énergie nouvelle, des équipements médicaux, des équipements militaires et d'autres scénarios segmentés.
Q4 : Quels sont les délais de production pour les produits standard et personnalisés ?
R : Le délai de livraison régulier pour les produits standard est de 3 à 7 jours ouvrables ; le cycle de prototypage pour les pièces personnalisées est de 7 à 15 jours ouvrables, et le cycle de production de masse est de 15 à 30 jours ouvrables. Nous pouvons coordonner la planification de la production prioritaire en fonction de vos exigences de commande urgentes.
