Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel de contact: | Cuivre | Série de produits: | Connecteur de stockage de l'énergie |
|---|---|---|---|
| Matériau isolant: | Plastique | Température de travail: | -40 ° C ~ 125 ° C |
| Numéro de commande: | Connecteur de barre omnibus en cuivre de type C | Dimensions: | Se référer au dessin technique |
| Indice ignifuge: | Le produit doit être présenté dans la boîte de conserve. | Personnalisable: | Calibre de fil, longueur/taille du câble extérieur, autres accessoires. |

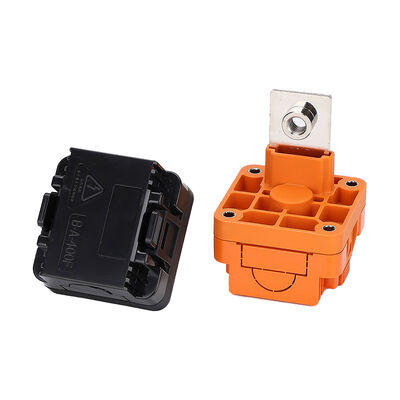

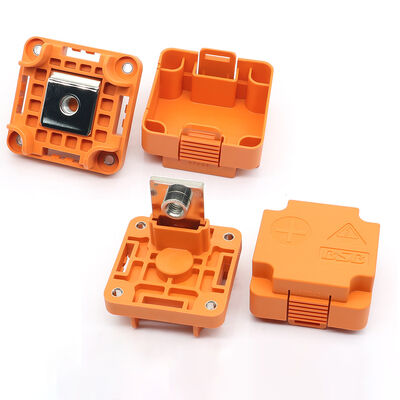

Connecteur à borne à haute tension de 1500 V CC 350 A pour les systèmes de stockage d'énergie
Les descriptions des connecteurs terminaux HVIL 350A
Il s'agit d'un connecteur de courant continu robuste, codé par couleur (noir/orange) conçu pour des connexions sûres, à courant élevé et haute tension dans le stockage d'énergie et les nouveaux systèmes énergétiques.Il dispose de contacts en cuivre pour une conductivité supérieure, isolation en plastique V0 ignifuge, et un boîtier IP54.il offre des performances fiables dans des environnements difficiles (-40°C à 125°C) avec un réglage intégré pour éviter les déséquilibres, ce qui le rend idéal pour les batteries, les onduleurs et les unités de distribution d'énergie.
Les mots clés
connecteur haute tension, connecteur 350A, connecteur de verrouillage HV, connecteur de stockage d'énergie, connecteur de nouvelle énergie, connecteur de batterie, borne haute tension EV, connecteur de barre de bus, connecteur de courant continu,Connecteur HVIL, connecteur de verrouillage à haute tension de 1500 V CC 350 A pour systèmes de stockage d'énergie, borne à haute tension de 350 A en cuivre à barres de cuivre IP54 de -40°C à 125°C,Résistant à la flamme des connecteurs de rangée en cuivre de type C certifié V0 CE, connecteur HVIL 350A pour les batteries de nouvelle énergie, connecteur de borne à haute tension CC orange noir
Caractéristiques de compactabilité
Graphique des paramètres
| Paramètre | Spécification |
| Voltage nominal | 1500 V en courant continu |
| Courant nominal | 350A max |
| Résistance diélectrique | 5000V AC (50Hz) pendant 1 minute, pas de panne, pas d'arc de fuite courant ≤5mA |
| Résistance à l'isolation | ≥5000MΩ (normale) ≥20MΩ (chaleur humide), dont la tension d'essai est max. 1500V CC |
| Température de fonctionnement | -40°C à +125°C |
| Température de stockage | -5°C à +30°C |
| Humidité relative | 5% à 95% (à 25°C) |
| Résistance aux pulvérisations salines | 48 heures |
| Niveau de protection | Pour la protection contre la corrosion |
| Exigence de vibration | QC/T 1067.1-2017 Niveau automobile |
| Exigence de choc | Accélération maximale de 30 g, durée de 18 ms (Forme d' onde d' impulsion à demi-sinus) |

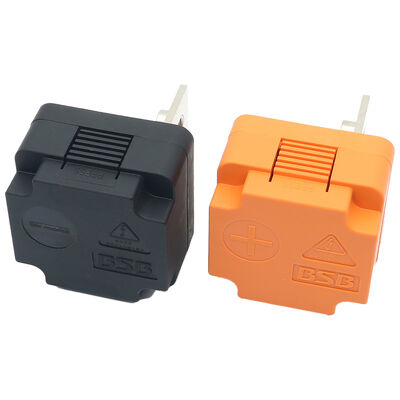

| Prévention de l' accouplement | Couleur codée (noir / orange), ce qui empêche le mauvais accouplement |
| Matériau de contact | Copper à haute conductivité |
| Matériau d'isolation | Plastique ignifuge |
| Indice de flammabilité | Le nombre de points de contrôle |
| Certification | Pour la CE |
Méthode d'installation --- installation de panneau/monture de surface

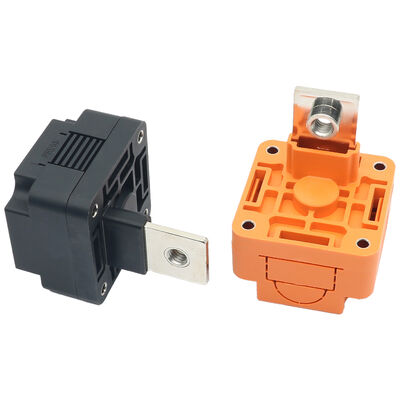

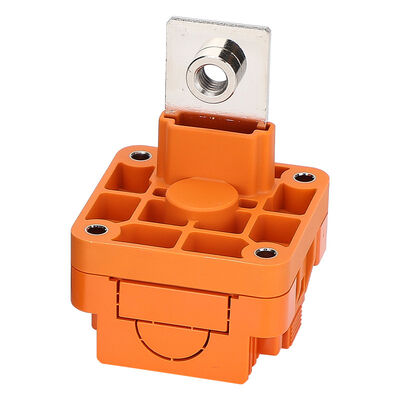

Le boîtier orange est fixé au panneau d'équipement ou à l'enceinte à l'aide de quatre trous de montage d'angle avec vis.La borne métallique intégrée (bouton fileté ou trou à travers le haut) est boulonné directement à une barre d'alimentation en cuivre ou à un câble de puissanceLe connecteur d'accouplement noir s'insère dans la base orange avec une connexion press-fit/snap-in sécurisée (étiquetée PRESS).Pas besoin d'outils spéciaux au-delà des fixations standard.
Scénario d'application
Étiquettes de connecteur de terminal
#HighVoltageConnector #350AConnector #HVInterlock #EnergyStorageConnector #NewEnergyConnector #BatteryConnector #BusbarConnector #IP54Connector #CECertified #V0FlameRetardant #1500VDC #CopperTerminal #EVConnector #HVIL #HighPowerDC
