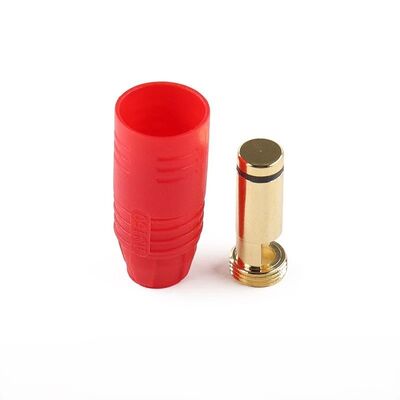

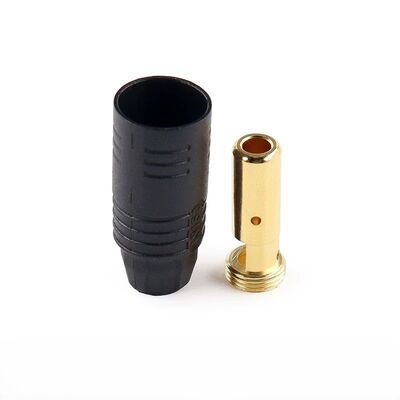

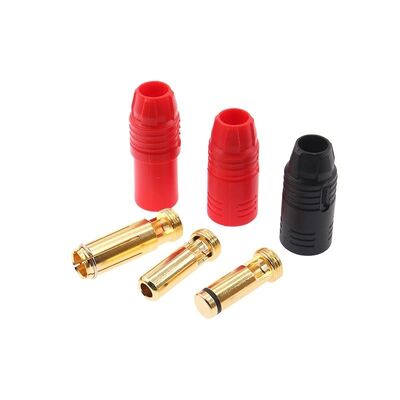

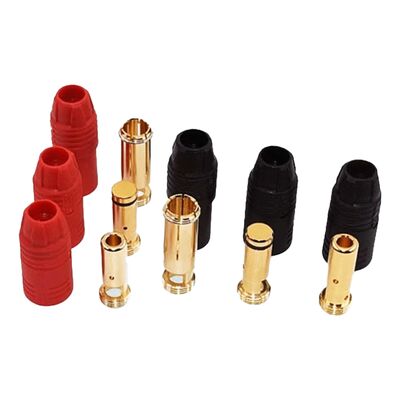

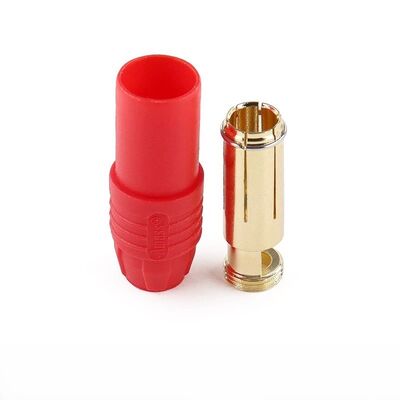

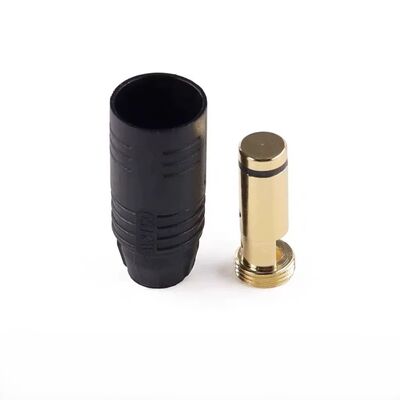

AS150 Anti-étincelle 110A Connecteur à courant élevé 7 mm Plug pour voitures RC et drones agricoles

AS150 Anti-étincelle 110A Connecteur à courant élevé 7 mm Plug pour voitures RC et drones agricoles


Le connecteur anti-étincelle QS8-S est un connecteur d'alimentation à courant élevé et lourd conçu pour des applications de batterie et de distribution d'énergie exigeantes.d'une puissance de sortie supérieure à 50 W, des contacts en laiton plaqué d'or, et un boîtier composite en nylon robuste, il offre des connexions fiables, sans étincelles, même à haute tension et à des niveaux de courant.connecteur de type puce polarisé (8 épingles de diamètre de 8 mm), il empêche la polarité inverse accidentelle et minimise l'arcage, ce qui le rend idéal pour les systèmes à haute puissance où la sécurité et la durabilité sont essentielles.


Principales caractéristiques et avantages

1. Une véritable protection contre les étincelles:La résistance intégrée de 5,1Ω élimine les arcs dangereux lors de la connexion sous charge, plus sûre que les connecteurs XT90/XT60 standard.
2. Capacité de courant ultra-haute:110A en continu (jusqu'à 130A 180A selon certains laboratoires), 300A 500A au sommet pendant 10 secondes, parfait pour les drones à haute puissance et la mobilité électrique.
3. Matériaux de qualité supérieure:Des broches en laiton plaqué or (faible résistance ≤ 0,5 mΩ), PA66 en nylon + boîtier en fibres (retardant de flamme UL94 V0), plage de température de -30°C à +150°C (à court terme jusqu'à 200°C).
4. Résistant aux éclaboussures et aux vibrationsLe boîtier ovale/carré asymétrique empêche l'insertion inverse et assure un verrouillage mécanique pour les environnements à forte vibration.
5. Longue durée de vie:Plus de 1000 cycles d'accouplement avec une usure minimale; réduit considérablement le risque d'incendie et prolonge la durée de vie de la batterie/ESC.
6. Compact et léger:Seulement ~ 36 ‰ 41 g par ensemble mâle + femelle, facile à intégrer dans des espaces restreints.

Fiche de comparaison des paramètres AS150-M / AS150-F





Guide d'installation du connecteur anti-étincelles AS150

• Préparez les fils:Enlevez 8 à 10 mm d'isolation de fil de silicone 8AWG, et enlevez les brins avec de la soudure pour un contact propre.
• Les balles de soudure:Insérez le fil dans la coupe de soudure ouverte (5 mm de diamètre). Utilisez un fer à souder de 150 à 200 W; chauffez la coupe et la soudure par débit uniformément. Évitez de surchauffer le boîtier.
• Rassembler le boîtier:La balle dorée est glissée dans le boîtier en nylon réutilisable (rouge pour le positif, noir pour le négatif).
• Les manches de sécurité:Appuyez sur les manches de connecteur à l'épreuve du feu/rétrécissement thermique pour une isolation complète et un soulagement de la contrainte.
• Connexion d'essai:Assurez-vous que le verrou mécanique s'engage, effectuez le test de continuité et le test de charge (démarrage à faible courant).
• Intégration de drones:Pour l'AS150U, ajoutez un anneau étanche si vous utilisez des broches de signal.
• Note de sécurité:Déconnectez toujours l'alimentation avant le soudage.

Applications du scénario


• UAV / Drones industriels et pulvérisateurs agricoles: lignes électriques à batterie haute tension (6S ̇ 20S LiPo/Li-ion).
• Véhicules de sport et de course: voitures de sport, bateaux, avions et drones FPV à grande échelle nécessitant un courant supérieur à 100 A.
• Mobilité électrique: vélos électriques, scooters, motos et chariots élévateurs.
• Robotique et automatisation: Distribution de l'alimentation des servos/robots à haute puissance.
• Projets de stockage d'énergie et de bricolage: onduleurs solaires, conversions de vélos électriques, batteries personnalisées et configurations LiPo à haute décharge.
• Tout système à courant élevé et haute tension où des connexions sans étincelles et résistantes aux vibrations sont essentielles.
